Especificaciones del artículo
  • Nombre de la marca: G-NiceRF
  • Número de modelo: SV652
  • frequency: 433/470/868/915 MHz
  • Interface: TTL/RS232/RS485
  • channels: 40
  • net ID: 4 bytes
  • node ID: 2 bytes
  • modulation: GFSK
  • Sensitivity: -121 dBm
  • Max output power: 500 mW /+27 dBm
  • Temperature: -40 ~ +85 'C
Descripción del producto

2 unids/lote SV652 500 mW 433/470 MHz Interfaz TTL 3 km Distancia de Radio | Módulo de Transceptor de Datos Inalámbrica módulo

descripciones:
RF módulo SV652 es altamente integrado, que adopta el alto rendimiento Si4432 de Silicon Labs. tiene 3 Interfaces opcionales (TTL, 232, 485). SV652 tiene una alta sensibilidad y 500 mW de potencia de salida para lograr a largo alcance RF y RF fiable de comunicación. SV652 viene con muchos parámetros que son configurables, tales como: frecuencia, velocidad de datos, potencia de salida, Net ID, ID de nodo. los usuarios pueden configurar los parámetros a través del PC o del cliente propio dispositivo. las características de larga distancia, el voltaje de funcionamiento amplio y los parámetros de configuración simple hacer SV652 ampliamente utilizado en muchos campos.
lista de la orden:
  • 2 unids SV652 módulos 433 MHz
  • 2 unids Antenas De Goma
  • 2 unids TTL tablero puente USB
  • & #8203; si usted necesita 470 MHz, la licencia de pls un masaje para confirmar con nosotros, si no enviaremos 433 MHz.

característica:
  • 433/470/868/915 MHz
  • (Customizable240-930 MHZ)
  • clase Industrial
  • 40 canales
  • 4 bytes Net ID y 2 bytes ID de Nodo
  • serie Velocidad de Datos: 1200 ~ 115200 bps
  • Velocidad de Datos del aire: 1200 ~ 115200 bps
  • GFSK modulación
  • RSSI
  • interfaz: TTL/RS232/RS485
  • adaptación de la antena automática
  • Bi-direccional y Half duplex
  • sensibilidad:-121 dBm
  • Max potencia de salida: 500 mW/+ 27 dB
  • voltaje de funcionamiento: 2.8 ~ 6.5 V/TTL
  • voltaje de funcionamiento: 4.5 ~ 5.5 V/232 o 4
  • interfaz voltaje: 3.3 V/TTL
  • temperatura de trabajo:-40 ~ + 85 ° C
  • peso: 47g
  • parámetros de guardar automáticamente
aplicación
  • de telemetría de control remoto
  • sistema de seguridad
  • de adquisición de datos industriales
  • domótica
  • la comunicación inalámbrica de datos
  • sistema de acceso
  • de control del Robot
  • periféricos de PC inalámbricas

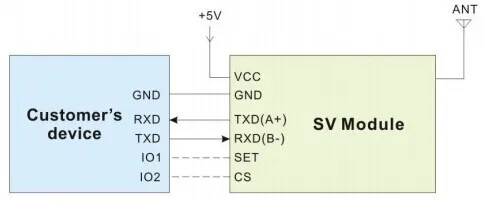

circuito de aplicación
el circuito esquemático típico es la siguiente:
nota: El conector de tierra del módulo y el dispositivo debe estar conectados entre sí
7. Application circuit

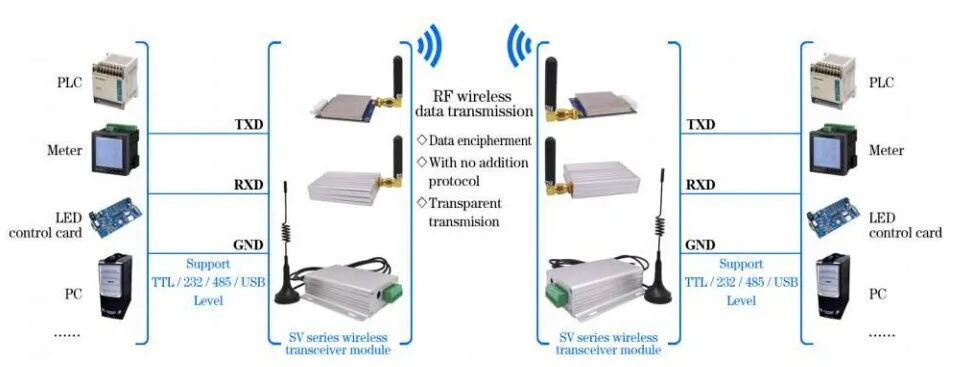

aplicación típica:
Typical application
Diagrama de bloques
4. Block Diagram

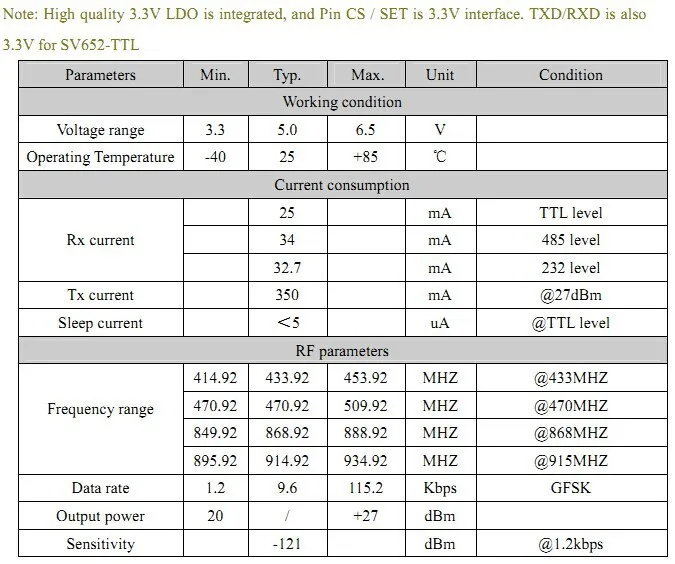

Características eléctricas
Electrical Characteristics

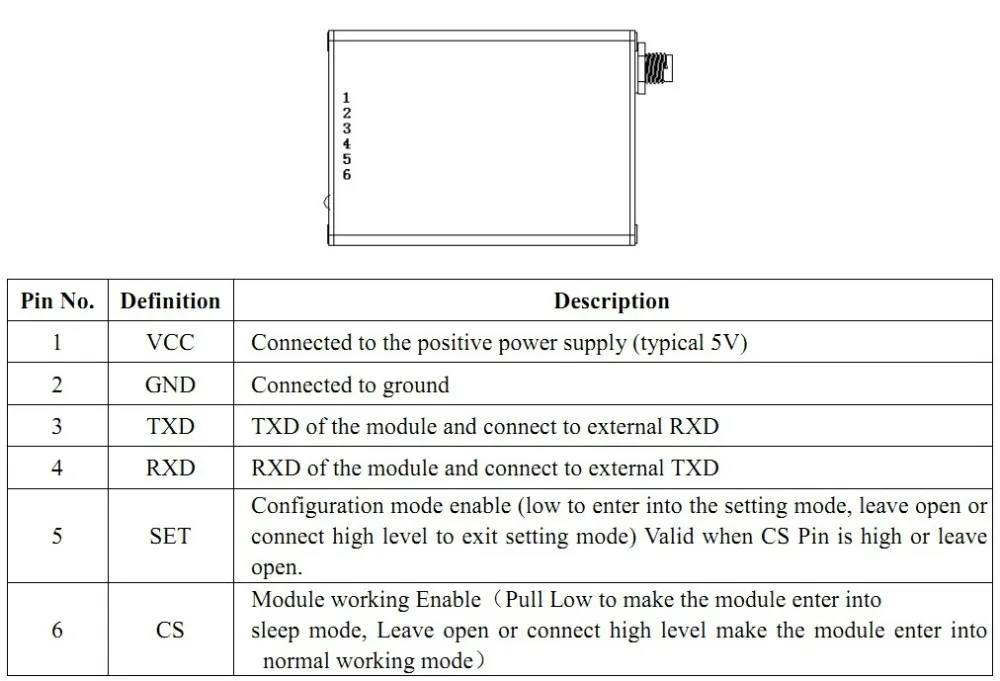

Pin definición
8. Pin definition

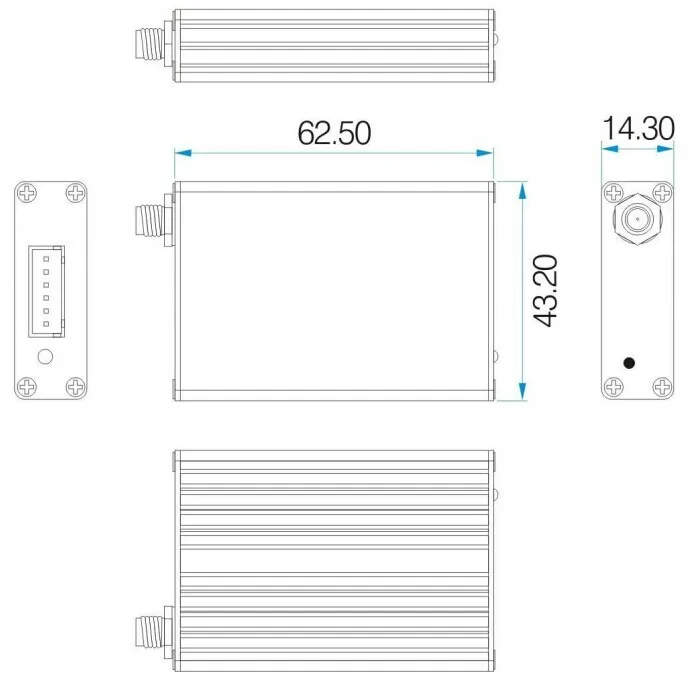

dimensión mecánica:
10.  Mechanical dimension

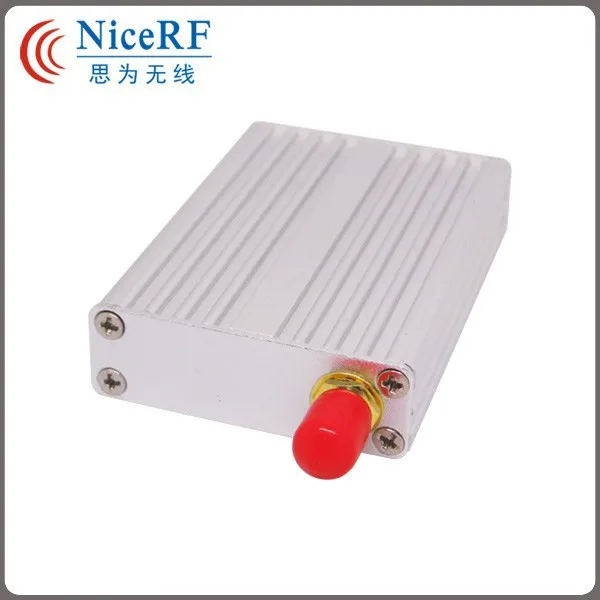

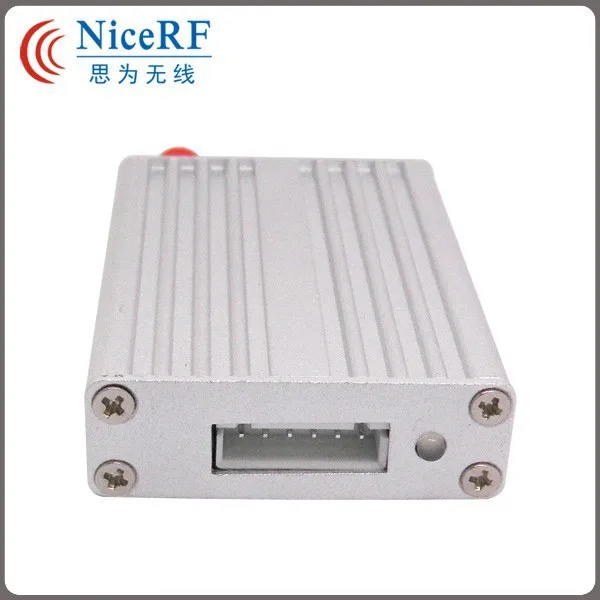

demostración del producto:

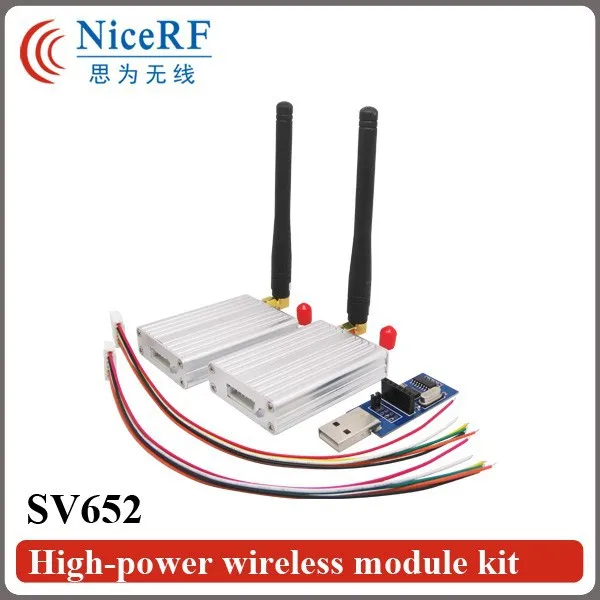

SV652-high-power wireless module kit-10
SV652-1
SV652-5
SV652-2
¿ qué hay en la caja:
  • 2 unids SV652 módulos 433 MHz
  • 2 unids Antenas De Goma
  • 2 unids TTL tablero puente USB
accesorios
1) Antena
la antena es muy importante para la comunicación RF, tenemos muchos tipos de antena para que el cliente elija, por favor póngase en contacto con el ingeniero de ventas correspondientes para ayudar.
11
consejos para la antena:
no cerca de la tierra, metal, imán, corriente grande:
si usted está utilizando la antena lechón, jale el cable lo más recto posible, el lechón base debe seguir con metal

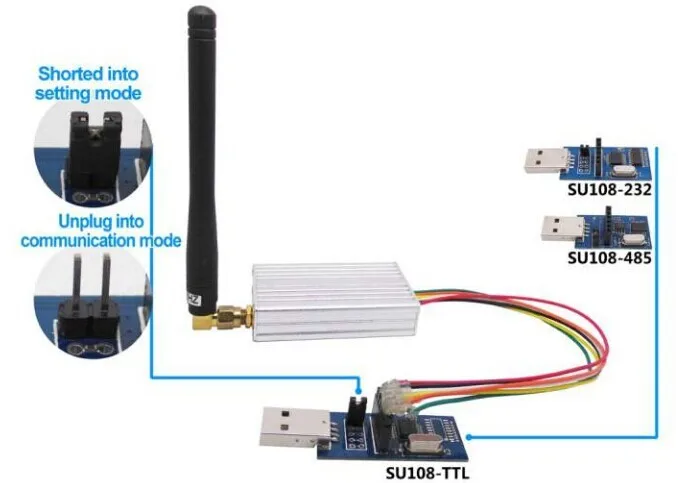

2) tablero puente USB
hay 3 tipo de puente USB, que es SU108-TTL/SU108-232/SU108-485.SU108-TTL es deInterfaz TTL, SU108-232 es para 232 Interfaz, Interfaz SU108-485 es de 485.
el usuario debe seleccionarderecho junta puente USB correspondiente al módulo de RF.
12
